移印-Pad printing是一種可以將 2-D 圖像轉移到 3-D 物體（例如陶瓷） 上的印刷工藝。這是使用間接膠?。?a >凹版）印刷工藝完成的，該工藝涉及通過硅膠墊將圖像從移印鋼板轉移到基材上。移印用于在醫療、汽車、促銷、服裝和電子產品以及電器、運動器材和玩具等許多行業中難以印刷的產品上進行印刷。也可用于導電油墨、粘合劑、染料等功能性材料的沉積。和潤滑劑。

移印鋼板和硅膠頭上的墨膜內的物理變化使其離開蝕刻圖像區域有利于粘附到墊上，并隨后從墊上釋放有利于粘附到基材上。

硅膠墊的獨特特性使其能夠從平面拾取圖像并將其轉移到各種表面，例如平面、圓柱形、球形、復合角、紋理、凹面或凸面。

歷史

雖然原始形式的移印已經存在了幾個世紀，但直到二十世紀該技術才適合廣泛使用。第二次世界大戰后首次在制表業站穩腳跟，60 年代末和 70 年代初的發展，例如硅膠墊和更先進的設備，使印刷方法更加實用。在以前不可打印的表面上打印的能力引起了工程師和設計師的想象，結果移印技術迅速進入大規模生產市場。

如今，移印是一項成熟的技術，涵蓋了廣泛的行業和應用領域。

過程

工藝流程

1. 從起始位置開始，密封的墨杯（倒置的盛有墨水的杯子）位于印版蝕刻圖稿區域上方，覆蓋圖像并用墨水填充圖像。
2. 密封的墨杯從蝕刻的藝術品區域移開，帶走所有多余的墨水并露出充滿墨水的蝕刻圖像。表層油墨一暴露在空氣中就發粘；這就是墨水粘附到轉移墊上然后粘附到基材上的方式。
3. 轉印墊瞬間壓在印版上。當墊被壓縮時，它會向外推動空氣并導致墨水從蝕刻的藝術品區域提升（轉移）到墊上。
4. 當轉移墊離開時，蝕刻圖稿區域內的粘性油墨膜被轉移到轉移墊上。印版中殘留少量墨水。
5. 隨著轉移墊向前移動，墨杯也移動以覆蓋印版上的蝕刻圖稿區域。墨杯再次用墨水填充印版上蝕刻的藝術品圖像，為下一個循環做準備。
6. 轉移墊向下壓在承印物上，將從印版拾取的油墨層轉移到承印物表面。然后，它離開承印物并返回原位，從而完成一個打印周期。

移印版和油墨界面技術

打開墨水池系統

開放式墨槽系統是一種較舊的移印方法，它使用位于印版后面的墨槽供墨。一個溢流桿將一灘墨水推到印版上，然后刮刀將印版表面的油墨去除，將油墨留在蝕刻的藝術品區域，以供印臺吸收。

密封墨杯系統

密封墨杯系統采用密封容器，可同時充當供墨、溢墨桿和刮刀。帶有高度拋光工作邊緣的陶瓷環提供對印版的密封。

硅膠頭

硅膠頭，通常由硅橡膠模制而成。它們起到轉移載體的作用，從印版上拾取油墨，并將其轉移到零件（基板）上。它們的形狀和直徑因應用而異。

有兩個主要形狀組：“圓形墊”和稱為“條形墊”的狹長墊。墊也制成其他形狀，稱為“面包墊”。在每組中有三個尺寸類別：小號、中號和大號墊。也可以設計定制形狀的焊盤以滿足特殊應用要求。

移印板

移印板（也稱為移印鋼或印刷板）用于包含蝕刻在其表面上的所需藝術品“圖像”。它們的功能是將墨水保留在這個蝕刻的空腔中，讓墊子將這種墨水吸收為藝術品形狀的薄膜，然后將其轉移到基材上。

印版材料主要有兩種：感光聚合物和鋼材。感光樹脂印版最受歡迎，因?yàn)樗鼈円子谑褂?。這些通常用于中短期生產運行。鋼板有兩種形式：用于中長期運行的薄鋼和用于超長期運行的厚鋼。這兩種鋼板類型通常由鋼板供應商加工，因?yàn)樗婕笆褂脤Ｓ迷O(shè)備。

可以通過協調使用幾種陳詞濫調來執行多色應用程序。通過應用不同的雕刻深度和/或網格分辨率，一張圖像可以包含多種對比色（單色）。

移刷油墨

墨水用于標記或裝飾零件。它有不同的化學系列，以匹配要打印的材料類型（請參考基材兼容性圖表進行選擇）。

移印油墨通常是“溶劑型”油墨，使用前需要與添加劑混合。它們通常會在幾秒鐘內摸起來變干，盡管完全干燥（固化）可能需要更長的時間。有 FDA 批準的可供人類食用的可食用變體和更多生態變體以減少對環境的影響。

還有更多選擇。通過使用紫外光固化油墨對于某些應用是方便的。在紫外線照射到墨水之前，紫外線墨水不會完全固化。出現錯誤時，可將 UV 固化墨水從許多承印物上擦掉。它們可以在最快 1 秒的曝光時間內用紫外線固化。這取決于油墨、承印物以及光功率和光譜。UV 墨水可以重復使用，因?yàn)橹灰３智鍧?、阻擋紫外線并且沒有因靜置而分解，適用期就會很長。與某些溶劑和環氧樹脂（如雙組分墨水）相比，這種相同的特性使其更易于清潔。還有熱固化墨水，其工作方式與 UV 大致相同，因?yàn)橛幸粋€(gè)“觸發器”可以在拉動時固化墨水。雙組分油墨的適用期通常只有幾個小時左右。

氣候條件會顯著影響任何移印油墨的性能，尤其是開放式墨槽式打印機。太干燥的條件會導致溶劑蒸發更快，導致墨水過早變稠，而過多的水分會導致墨水“結塊”或類似問題。氣候也會影響印刷過程的其他方面，例如油墨從印版到印版到承印物的吸收和釋放，以及聚合物印版到刮刀因濕度而顫動或粘合。

基材

基材是一個技術術語，用于描述要打印的任何部件或材料。夾具的材料和復雜性因應用而異。承印物需要清潔且沒有表面污染，以實現適當?shù)挠湍街Α?/p>

印版制作

有兩種主要技術可用于制作印版。傳統技術需要 UV 曝光裝置，并涉及使用膠片正片和化學蝕刻進行照片曝光。稱為“計算機直接制版”的第二種技術需要激光雕刻機并涉及自動激光蝕刻。后一種技術更便于生產延遲短、精度高、質量控制穩定。

這兩種技術都可以應用于專門的聚合物或鋼板。聚合物印版的預期標準循環壽命非常低（高端印版為 50,000 ?。?。相比之下，經過硬化處理的鋼板可以輕松承受超過 100 萬次壓印。

移印應用示例

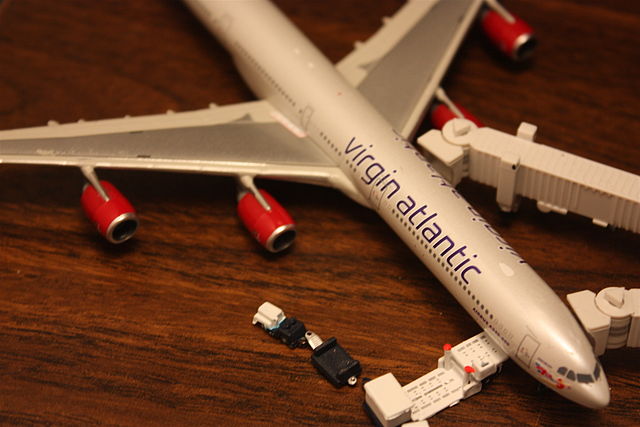

移印技術通常用于將貼花打印到壓鑄模型上，例如A380飛機模型，因?yàn)橛纱水a(chǎn)生的打印貼花不易褪色。

移印通常用于涉及印刷質量、精度或復雜形狀的應用。

• 醫療器械（注射器、手術器械等）
• 植入式和體內醫療用品（導管、隱形眼鏡等）
• 藥劑學（丸）
• 糖果
• 化妝品包裝（眼線筆、香水瓶等）
• 瓶蓋和封口（飲料瓶蓋等）
• 高爾夫球標志/圖形
• 冰球
• 出現在玩具上的裝飾設計/圖形（玩具車、球等）
• 汽車零部件（轉向信號燈、面板控制等）

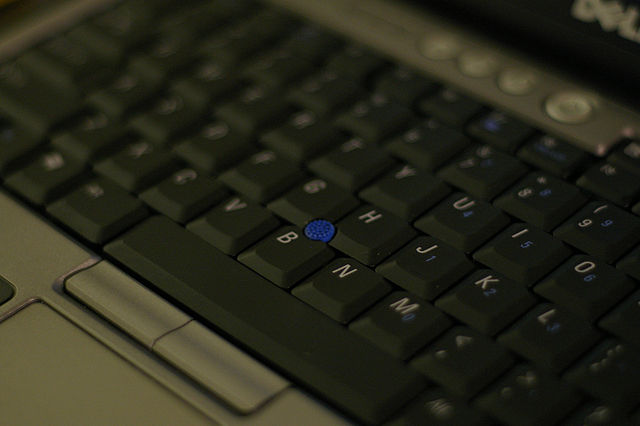

• 計算機鍵盤和計算器鍵上的字母
• 電視和電腦顯示器
• 許多應用的識別標簽和序列號
• 服裝行業用于直接在服裝上打印標簽
• 促銷禮品和贈品
• 鞋跟
